价 格
订货量
￥15.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 产品特性：安全 | 是否进口：否 | 产地：中国 |
| 品牌：人民电器 | 系列：DZ47 | 分断能力：50/60KA |
| 极数：1P2P3P4P | 瞬时脱扣特性：电子 | 脱扣器额定电流：12 |
| 额定电压：220V | 漏电脱扣器类型：瞬时 | 剩余电流类型：自动 |
| 漏电动作电流：20 | 漏电动作时间：11 | 过压保护：欠过压 |
| 机械寿命：详见说明书 | 接线能力：板前 | 开关宽度：咨询 |
| 壳架电流：63A | 额定冲击电压：220 | 操作方式：手动 |
| 脱扣方式：分励脱扣器 | 特性：智能型 | 保护类型：家用电气 |

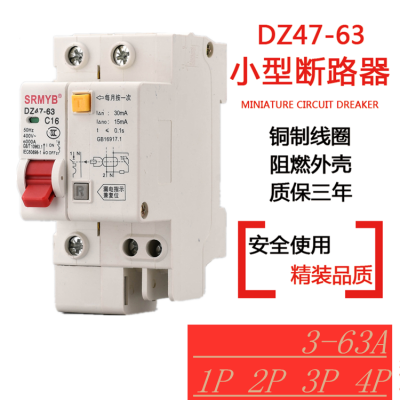

| 应用场景：电动机控制与保护 | 接线方式：板前接线 | 型号：DZ47-63 |
| 产品认证：CB | 宽度：详见说明书mm | 用途：电工电气 |
| 物料编号：工业112 | 最小包装数：10 | 壳盖：常规 |
| 是否专供外贸：否 | 3C额定电压范围：交流额定电压1500V | 结构类型：微型断路器 |
| 灭弧介质：磁吹型 | 附件说明：无 |
供应 上海人民塑壳断路器 漏电保护开关
上海人民电器厂RMM1-100S/3300塑壳断路器，***生产RMM1系列塑料外壳式断路器，RMM1***，***两年，常用的额定电流从10、16、25、30、40、50、60、75、80、100、125、160、200、225、250、315、350、400、500、630A、800A。
RMM1工作条件
周围空气温度：
周围空气温度上限+40℃；
周围空气温度下限-5℃；
周围空气温度24h的平均值不超过+35℃。
海拔：安装地点的海拔不超过2000m。
(1)断路器的长延则特性应低于被保护对象的允许过载特性。
(2)低压侧主开关短延时脱扣器与高压侧过电流保护继电器的配合级差为0.4—0.7s，视高压侧保护继电器的型式而定。
(3)低压侧主开关过电流脱扣器保护特性低于高压侧熔断器的熔化特性。
(4)上级断路器短延时整定电流大于或等于1.2倍下级断路器短延时或瞬时(若下级无短延时)整定电流。
(5)上级断路器的保护特性和下级断路器的保护特性不能交叉。在级联保护方式时可以交叉，但交点短路电流应为下级断路器的80％。
(6)断路器与熔断器配合时，一般熔断器作后备保护。应选择交接电流IB小于断路器的额定短路通断能力的80％，当短路电流大于IB时，应由熔断器动作。
(7)在具有短延时和瞬时动作的情况下，上级断路器瞬时整定电流小于或等于断路器的延时通所能力，大于或等于1.1倍下级断路器进线处的短路电流。
直流断路器选用计算
直流断路器的选用条件
(1)额定工作电压＞直流线路的电压,考虑到反接制动和逆变条件，应大于2倍电路电压。
(2)额定电流≥直流线路的负载电流。对于周期负载，可按其等效发热电流考虑。
(3)过电流动作整定值≥电路正常工作电流值，对于起动直流电动机，应避过电动机的起动电流。
(4)逆流动作整定值＜被保护对象允许的逆流数值。
(5)额定短路通断能力＞电路可能出现的短路电流。对于快速断路器初始电流上升陡度(初始di／dt)＞电路可能出现短路电流的初始上升陡度。
1)断路器只作保护而不负担正常操作。
2)断路器兼作保护和不频繁操作用。
选用原则：
(1) Isd = In
式中 Isd ——长延时电流整定值，A；
IN ——电动机额定电流，A。
(2)瞬时整定电流Iin
1)保护笼型异步电动机时
2)保护绕线转子异步电动机时
导线保护断路器的选用计算
(1) Isd ≥ Id
式小 Isd —— 长延时整定电流值，A；
Id——线路计算负载电流，A；
(2) Iin ＝ (6～20)Id
式中 Iin——瞬时整定电流值，A。
